陶瓷覆銅板是高壓大功率IGBT模塊的重要組成部件，其具有陶瓷的高導熱、高電絕緣、高機械強度、低脹大等特性，又兼具無氧銅的高導電性和優異焊接性能，且能像PCB線路板相同刻蝕出各種圖形。特別是活性金屬釬焊（Active Metal Bonding，AMB）陶瓷覆銅板具有共同的耐高低溫沖擊失效才干，已成為新一代半導體（SiC）和新式大功率電力電子器件的首選封裝材料。由于高壓大功率IGBT模塊對封裝材料的散熱性、可靠性、載流量等要求更高，國內相關技術水平落后導致國內相關商場被歐、美、日等國家所獨占。

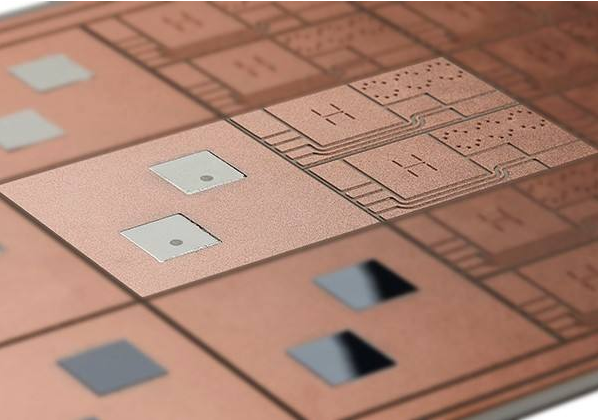

  近期，在活性金屬釬焊（AMB）陶瓷覆銅基板工程化制作領域取得突破，在國內首先研發成功大面積（4.5”*4.5”）氮化鋁覆銅基板。項目組在研發進程中先后突破了高精度釬料涂覆技術，建立了降低焊接應力的理論，實現了高純度焊接和焊接層安排精密控制等工藝進程，通過重復優化，終究成功制作出低應力、高可靠性、大面積覆銅基板。由于其在軍用功率電子和車輛電子等領域的特別地位，掌握了中心技術的日本、德國等少數發達國家對我國進行了嚴厲的技術封鎖，本作用的取得為我國新一代半導體的研討與發展奠定了堅實的根底，具有里程碑的意義。
